Одно из направлений деятельности нашей компании – это проектирование систем воздушного, электрического и водяного отопления в разных помещениях и зданиях. Наши специалисты выполняют услуги по созданию проектов разной степени сложности.
Состав проектной документации проекта системы отопления
1. Ведомость основного комплекта рабочих чертежей
- Перечень рабочих чертежей и составляющих проекта.
2. Пояснительная записка
- В ней описаны основные проектные решения, данными о системе, общие параметры, пояснения к монтажным работам.

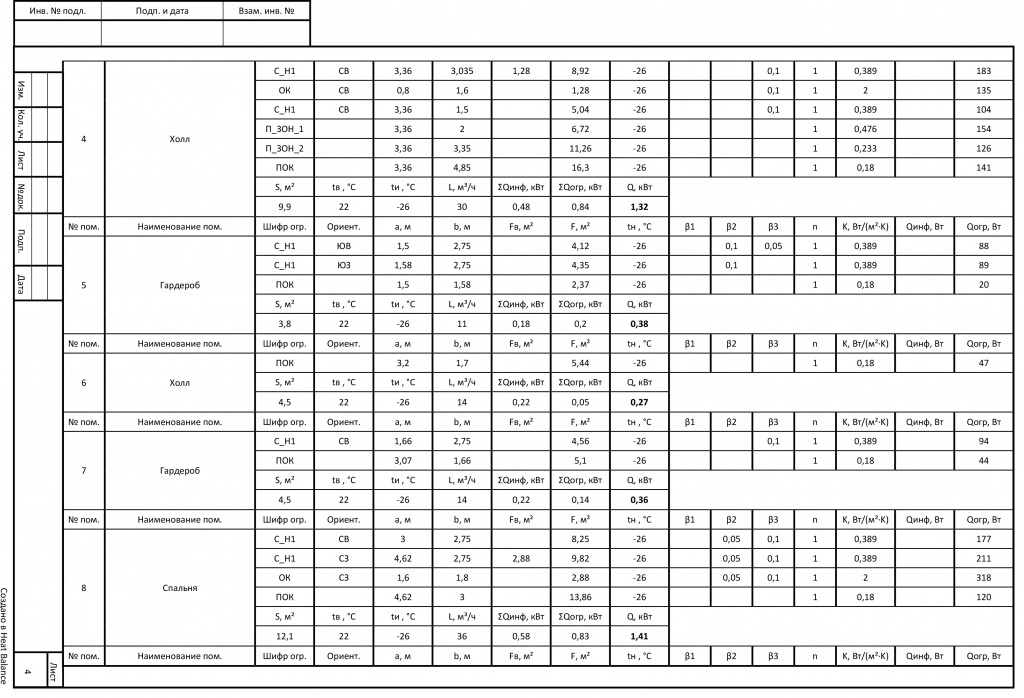

3. Расчет теплопотерь ограждающих конструкций
- В таблице оформляются расчеты теплопотерь для каждого помещения.

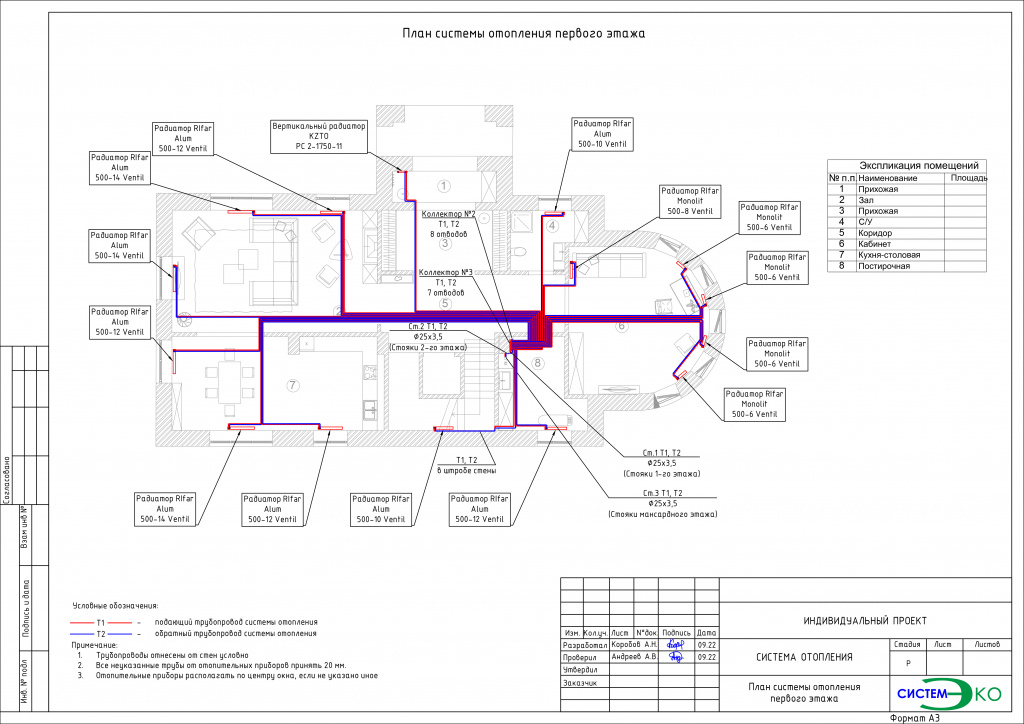

4. Планы разводки системы отопления по этажам
- На планах показаны основные трассировочные решения, указано оборудование, стояки.

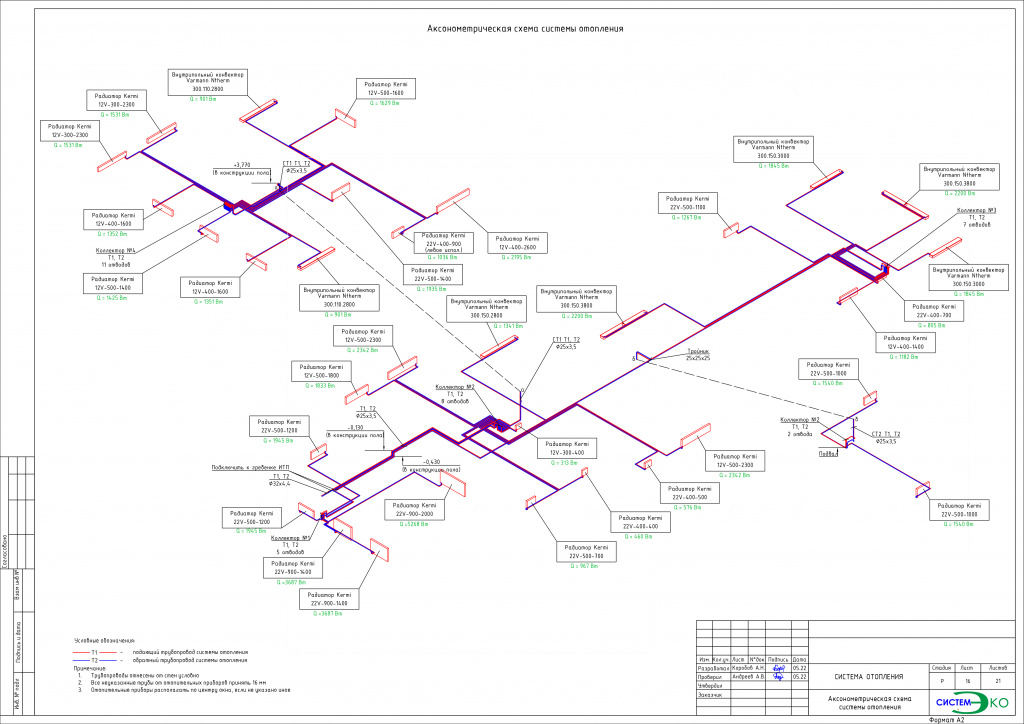

5. Аксонометрическая схема системы
- Графическое изображение в проекте системы в трех плоскостях x,y,z. В отличие от двухмерного чертежа, объемная схема даёт полное представление о расположении системы, и это облегчает монтаж. Она составляет часть проектной документации.
6. Узлы подключения отопительного оборудования
- Деталировка некоторых элементов, позволяющая более точно указать из чего состоит система, узлы.

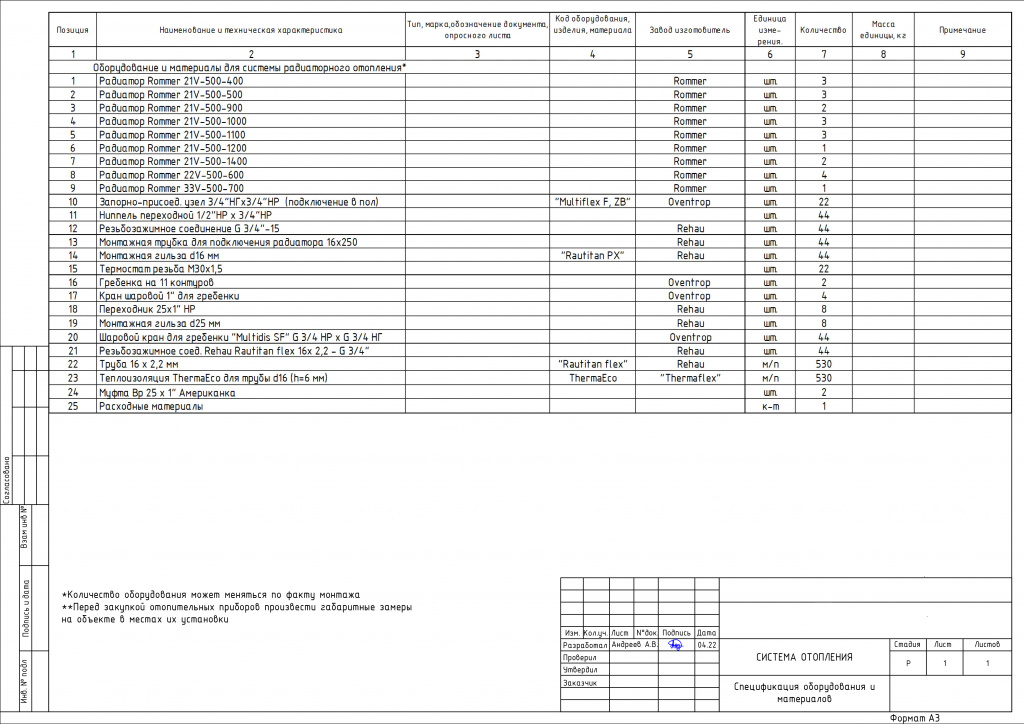

7. Спецификация материалов и оборудования
- Списки количества материалов и оборудования, которые были задействованы при проектировании
Почему мы?
- Индивидуальный подход.
- Профессиональная работа всей команды. Нас не нужно контролировать. Мы работаем с инженерными системами уже более 10 лет и хорошо знаем свою работу. Отчитываемся на каждом этапе и гарантируем результат в оговоренный срок.
- Создание спецификации на материалы и оборудование, что позволяет уменьшить сроки проведения монтажных работ, а также экономия средств на проведении строительных работ.
- Помощь в выборе подходящего варианта системы отопления с учетом финансовых возможностей и определенными техническими параметрами.
-
Качественное проектирование отопительных систем является гарантией безопасности их эксплуатации и эффективной работы.

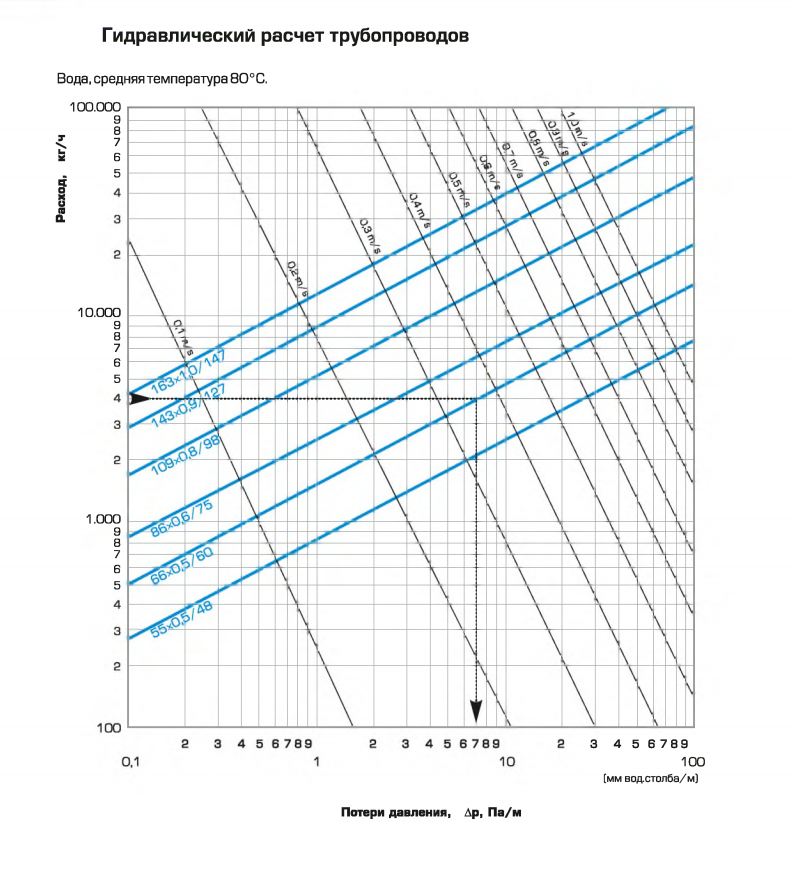

Гидравлический расчет системы отопления
Проект отопление здания или другого домовладения на основе циркуляции воды в системе, чтобы разработка проекта отопления была выполнена правильно, требуется выполнить гидравлический расчет системы отопления дома. Это позволяет правильно соотнести давление на всех участках с диаметром труб.
Особенности расчета
Гидравлический расчет системы отопления для дома предполагает применение необходимых характеристик, таких как диаметр труб, количество клапанов и расчет радиаторов отопления.
Расход теплоносителя определяется с помощью увязки давления в системе с диаметром трубопровода. Расчет отопления в квартире производится централизованно. Для таких систем применяются стандартные виды энергоносителя. В автономных системах могут использоваться разные вещества. Из разных материалов может быть и батарея отопительная. Индивидуальная схема отопления позволяет сочетать разные элементы – термостаты, краны, заглушки, трубопроводы из меди и ПВХ и экономичные котлы. Перед приобретением оборудования используется расчет мощности котла.
Автономное отопление расчет должно учитывать параметры, которые оказывают влияние на расход энергии, потерю тепла и его передачу.
Основные шаги расчета
Обустраивая отопление водяное, необходимо провести анализ будущей системы, который включает следующие этапы:
1. Установка радиаторов отопления.
2. Выбор клапанов, регуляторов и терморегуляторов.
3. Подбираются виды систем отопления и схема теплоносителя.
Важным моментом является разводка отопления в частном доме. В результате проведения расчетов можно выяснить, какая скорость и расход теплоносителя, какую мощность имеет отопление газом и необходимый диаметр труб.
Важным параметром является тепловая мощность. Данный показатель определяется температурой теплоносителя и мощностью отопительного оборудования. Только после проведения расчетов выполняется установка котлов отопления.
В автономной системе с принудительной циркуляцией, необходимо определить гидравлическое сопротивление контура и расход теплоносителя.
Для проведения расчетов применяются специальные формулы, позволяющие вычислить данные индивидуальной системы отопления.
1. Установка радиаторов отопления.
2. Выбор клапанов, регуляторов и терморегуляторов.
3. Подбираются виды систем отопления и схема теплоносителя.
Важным моментом является разводка отопления в частном доме. В результате проведения расчетов можно выяснить, какая скорость и расход теплоносителя, какую мощность имеет отопление газом и необходимый диаметр труб.
Важным параметром является тепловая мощность. Данный показатель определяется температурой теплоносителя и мощностью отопительного оборудования. Только после проведения расчетов выполняется установка котлов отопления.
В автономной системе с принудительной циркуляцией, необходимо определить гидравлическое сопротивление контура и расход теплоносителя.
Для проведения расчетов применяются специальные формулы, позволяющие вычислить данные индивидуальной системы отопления.
Как заказать проект отопления?
Если вы хотите заказать проект отопления – просто свяжитесь с нами. Мы работаем в Москве и Московской области. Беремся за проекты любой сложности. Специалисты компании «Системэко» всегда готовы проконсультировать вас.
Основные этапы разработки проекта:
- Обращение в компанию по указанному номеру телефона или по электронной почте. Для составления предварительной оценки вам потребуется информация о площади объекта и план помещений.
- Специалисты создают техническое задание, которое содержит основные требования к проектируемой системе отопления.
- Затем инженеры разрабатывают чертежи проекта со всеми расчетами, узлами соединения, спецификациями и аксонометрическими схемами.
В процессе создания проектов наши специалисты применяют законодательные правила и стандарты. Цена проекта зависит от индивидуальных особенностей систем .
Расчет отопления частного дома
При строительстве нового дома или при замене котла часто возникает вопрос о том, как сделать расчёт отопления частного дома. Автономная система отопления может работать как на дровах, так на углях или на газу. Чтобы отопительные конструкции могли прослужить исправно и долго, нужно не только подобрать качественное оборудование, но и произвести правильный расчет отопления дома. Неточности и ошибки могут привести плохому обогреву помещения.
Выбор котла
Прежде чем произвести расчет мощности отопления, нужно определиться с выбором котла. При этом учитывается стоимость топлива. Если рядом с домом проходит газовая магистраль, то лучшим решением станет монтаж газового котла. При наличии дешевого угля, подойдет угольный агрегат. Имеет преимущества и котел для отопления, работающий от электричества. ОНи могут работать без вмешательства человека.
Можно выбрать следующие котлы отопления настенные и напольные:
1. Электрические модели отличаются безопасностью и автономностью.
2. Газовые конструкции являются самым экономичным решением. Газовое отопление требует особого обслуживания.
3. Дизельные модели работают на доступном топливе.
4. Твердотопливные котлы с ручным и автоматическим способом загрузки.
Также для автономных систем подходят комбинированные котлы отопления.
Расчет параметров системы
После выбора котла производится расчет батарей отопления в частном доме. Необходимо вычислить мощность оборудования и другие параметры. Для расчетов можно использовать калькулятор отопления частного дома или формулы. Самый простой расчет – это умножение площади помещения на мощность котла, а затем разделение на 10.
Выполняя расчёт батарей отопления, нужно учитывать помещения, имеющие внешние стены, соприкасающиеся с внешней средой. Для просчета системы обогрева, необходимо сложить площади комнат с внешними стенами. К полученному результату нужно добавить небольшой запас мощности. Обязательно учитываются и особенности климата. К примеру, площадь комнат равняется 100 м2. Тогда при умеренном климате Nk=100*1,3/10=13 кВт . Мощность котла составить 15-16 кВт, так как нужно оставить запас мощности.После выяснения всех параметров проводится расчет стоимости отопления.
Монтаж радиатора отопления также требует специальных расчетов. Важно правильно вычислить количество секций, от этого зависит стоимость батарей отопления. Мощность секций зависит от материала радиаторов. Для расчета количества секций помещения в 25 м2 и мощности радиатора 180 Вт используется такая формула n=25*100|180=13,88=14. Важно учитывать особенности комнаты, где будет устанавливаться радиатор.
